ZLIP 系列隔离探头（200MHz / 500MHz）
ZLIP系列隔离探头采用自研隔离技术，实现输入与输出信号电气隔离， 有效避免地环路干扰与高压串扰问题，保障测试准确性与系统安全。
适用于SiC、GaN、IGBT等高速功率器件测试场景， 在驱动信号测量中提供极高共模抑制能力。
ZLIP系列隔离探头采用自研隔离技术，实现输入与输出信号电气隔离， 有效避免地环路干扰与高压串扰问题，保障测试准确性与系统安全。
适用于SiC、GaN、IGBT等高速功率器件测试场景， 在驱动信号测量中提供极高共模抑制能力。
| 项目 | ZLIP200 | ZLIP500 |
|---|---|---|
| 带宽 (-3dB) | 200MHz | 500MHz |
| 上升时间 | ≤1.75ns | ≤700ps |
| 精度 | ±1% | |
| 噪声 | 0.8mVrms | |
| 共模电压 | 10kVpk | |
| 传感器前端 | 差分输入电压范围 | 单端输入阻抗 |
|---|---|---|
| IP-LV（标配） |
1X：±1V 10X：±10V 50X：±50V |
9MΩ ∥ 10pF |
| IP-HV（选配） |
50X：±50V 500X：±500V 2500X：±2500V |
99MΩ ∥ 5pF |
| 频点 | DC | 1M | 100M | 200M | 500M |
|---|---|---|---|---|---|
| 典型值 | 140dB | 100dB | 90dB | 80dB | 70dB |
注：高频段CMRR随频率升高逐步下降。

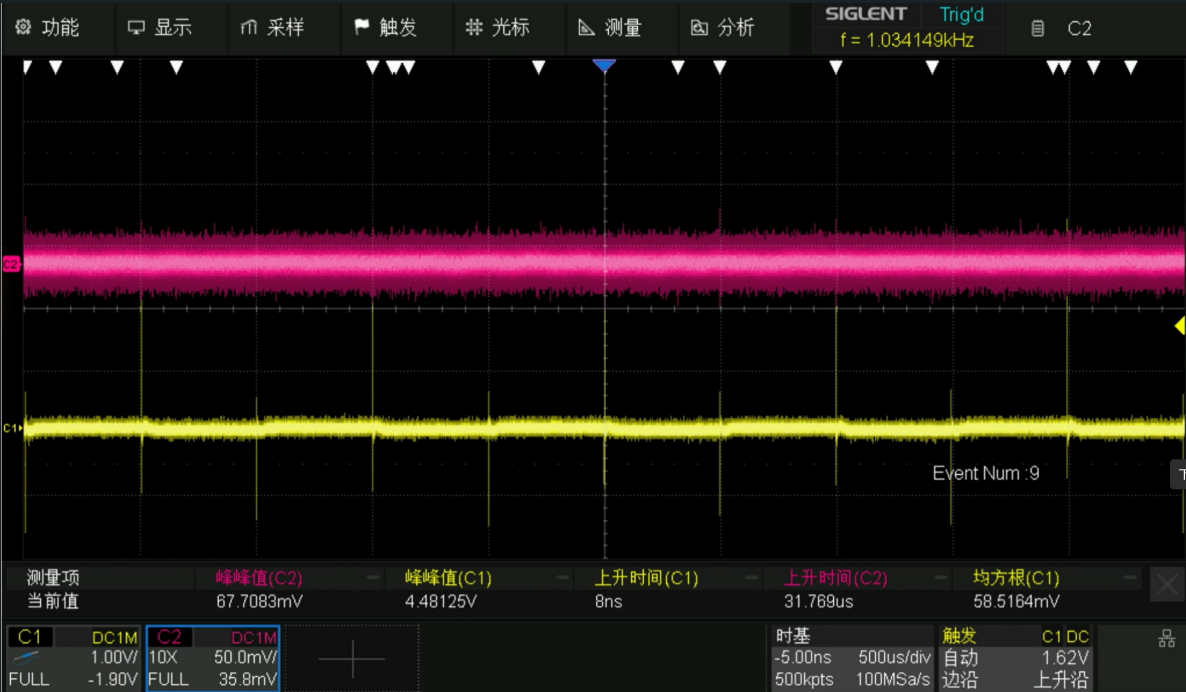

共模对比图：Ch.1为隔离探头ZLIP200，Ch.2为差分探头ZLHV2150
| 传感器前端 | Vpk（直流 + 交流峰值） |
|---|---|
| IP-LV | 600Vpp |
| IP-HV | 5KVpp |
点击下方按钮下载 ZLIP 系列隔离探头（200MHz / 500MHz）完整技术规格书。
